來(lái)源:練達化工發(fā)布日期:2023-06-27閱讀:-

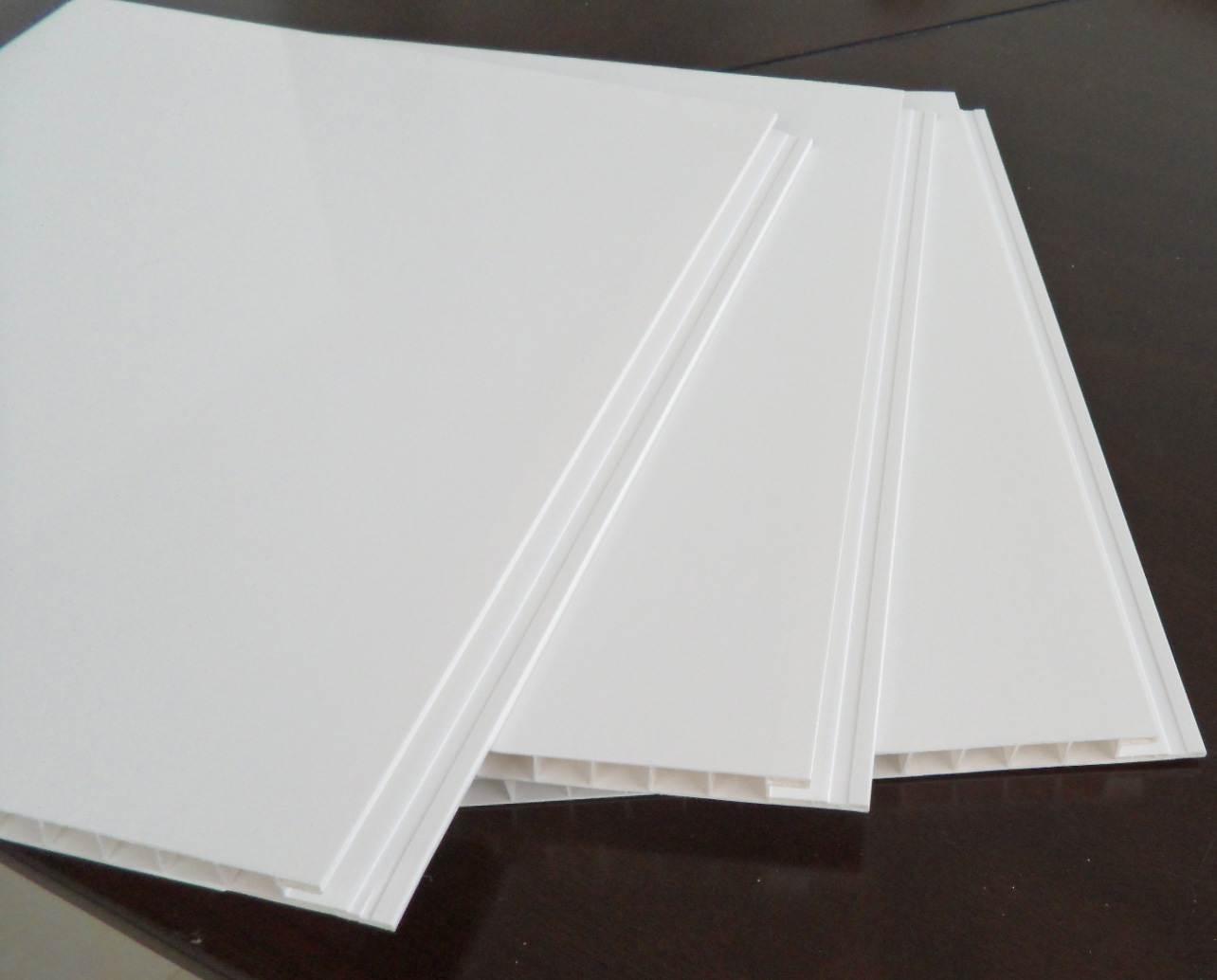

PVC扣板因為其材質(zhì)重量輕、安裝簡(jiǎn)便、防水防潮、防蛀蟲(chóng),并且耐污染、好清洗,有隔音、隔熱的良好性能,深受廣大消費者的喜愛(ài)。
隨著(zhù)扣板在市場(chǎng)的走俏,扣板廠(chǎng)家對扣板品質(zhì)要求也越來(lái)越高。很多廠(chǎng)家在生產(chǎn)PVC扣板的過(guò)程中多多少少都會(huì )遇到一些問(wèn)題。今天我們來(lái)了解一下:PVC扣板生產(chǎn)過(guò)程中為什么會(huì )發(fā)黃?以及如何解決PVC發(fā)黃的問(wèn)題?
在PVC扣板生產(chǎn)過(guò)程中,PVC樹(shù)脂受到加熱和螺桿及料筒的剪切作用,會(huì )在一定程度上會(huì )造成PVC樹(shù)脂分解發(fā)黃。
解決辦法:
1、適當降低料筒溫度,可以改善發(fā)黃的情況。
2、在合理的范圍內減小主機轉速,提高喂料比,可以減輕剪切,并能使螺槽內物料混合更均勻,穩定劑充分發(fā)揮作用,從而減輕發(fā)黃。
3、開(kāi)機方法不當也會(huì )造成制品發(fā)黃,重新開(kāi)機可能會(huì )解決這個(gè)問(wèn)題。
PVC樹(shù)脂對熱極為敏感,而PVC扣板的主要原材料就是樹(shù)脂。當加熱溫度達到90℃以上時(shí),就會(huì )發(fā)生輕微的熱分解反應。當溫度升到120℃后分解反應加劇,在150℃左右,過(guò)大概10分鐘的情況下,PVC樹(shù)脂就由原來(lái)的白色逐步變?yōu)辄S-紅-棕-黑。
如果更換了助劑的廠(chǎng)家或者批次、型號之后,也可能會(huì )導致產(chǎn)品發(fā)黃。
解決辦法:
1、 提高穩定劑的含量。
2、 調整內外潤滑劑平衡。
3、 通過(guò)顏料補色或更改熒光增白劑配比來(lái)解決發(fā)黃。
4、 通過(guò)添加紫外線(xiàn)吸收劑來(lái)增加防老化效果,持久保護不褪色不泛黃
一般來(lái)說(shuō),針對本白扣板,可以用常規通用性產(chǎn)品,比如:OB-1、127、KB等。
近年來(lái),PVC扣板行業(yè)出現了低溫加工的工藝,如果再使用通用的增白劑型號,就會(huì )出現藍條的情況。針對于低溫扣板,練達特地研發(fā)了低溫扣板專(zhuān)用增白劑,增加了增白劑的分散性,徹底了解決了低溫藍條的問(wèn)題。
【本文標簽】:扣板增白劑
服務(wù)熱線(xiàn):400-887-8986
